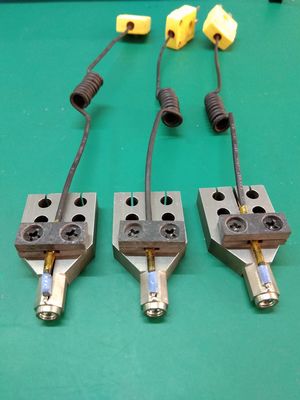

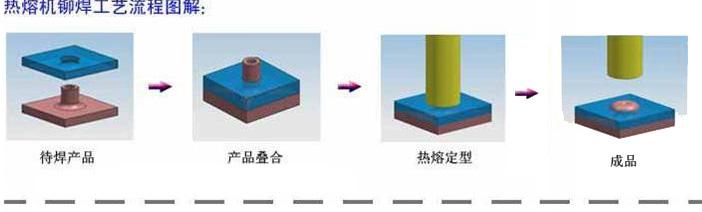

熱鉚熱熔焊頭規格很多，有熱熔螺母，熱埋螺母，熱熔BOSS柱、有熱熔扁租筋等，大部分熱熔焊頭都用黃銅做焊頭，特點傳熱快，冷卻也快，很高的防粘性，冷卻得好不會拉絲的現象。

1、熱熔熱鉚焊接頭的材質

目前鉚頭常選用鈹青銅，加工后的鉚頭熱處理后要達到HRC58-62度。熱處理后的鉚頭需要拋光，這樣可保證鉚接后的零件的光潔度。

2、熱熔熱鉚焊接頭的有效長度

鉚頭的有效長度是指一端插入鉚座后漏出外面的長度。鉚接機的型號不同，所配的鉚頭的長度也不同，鉚接機主軸都是帶有一定的角度的，通常為4°有的3°或者5°，主軸的中心線與鉚頭的中心線有一個交點，這個交點決定了鉚頭的長度，所以說制作鉚頭時，鉚頭的有效長度不能隨意改變，鉚接時零件質量不能保證還損壞設備。

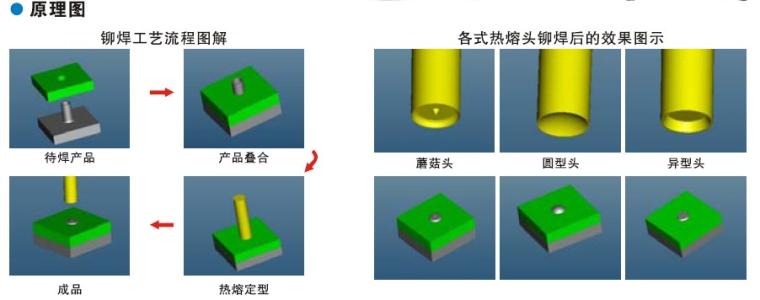

3、熱熔熱鉚焊接頭的形狀（幾種常用鉚頭）

①平鉚頭

鉚接機出廠時標準配置的鉚頭一般為平鉚頭，

制作平鉚頭時，鉚頭的端面直徑大于所需鉚接后的直徑0.5-1mm即可，平鉚頭鉚出的零件形狀不是平的，略帶點弧型，如果要求鉚接好的表面是平的，要將鉚頭的下端面加工成一個帶一定角度的面，這個角度就是主軸的角度。

②半圓形鉚頭

加工半圓形鉚頭時，在鉚頭的有效長度再加半圓深度的一半尺寸，半圓開口尺寸要大于要求的尺寸0.3mm，深度要淺于要求成型高度0.3mm，并且端面外圓要倒角，這樣鉚接時不會插傷零件的表面。

③翻邊鉚頭

加工翻邊鉚頭時，端面一定要有一個導向定心，導向定心的長度一般1mm左右（空芯可以略長，半空芯不能太長），其直徑比鉚釘的孔徑小0.2mm—1mm，導向長度后的直徑比鉚釘孔徑打0.5mm，圓弧開口直徑比成型直徑要大0.2mm圓弧深度比成型尺寸淺0.2mm，端面外圓要倒角，鉚接時以免擦傷工件。
